根據變壓器類型參考后面對應的接線圖進行正確接線，然后接通空負載測試儀的工作電源，便攜式空負載測試儀出廠時內部接線為雙表法測量方式。變壓器空載負載特性測試接線圖如下：

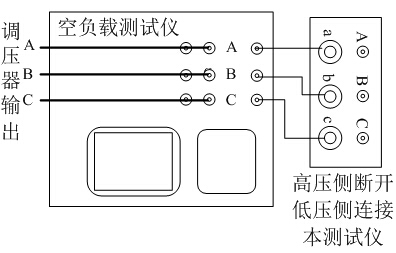

     1）三相變壓器空載試驗接線圖

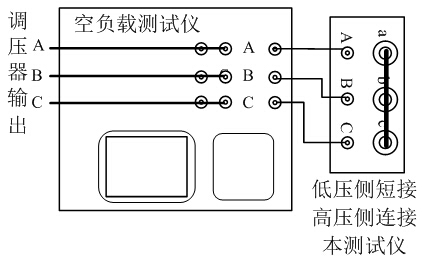

     2）三相變壓器負載試驗接線圖

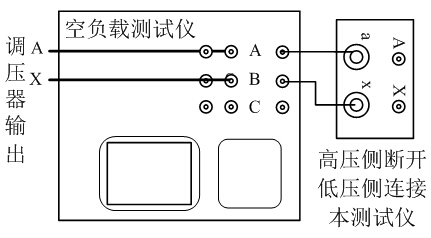

     3）單相變壓器空載試驗接線圖

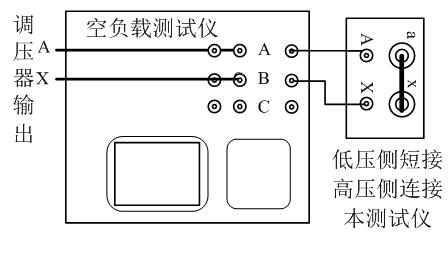

     4）單相變壓器負載試驗接線圖

     了解更多變壓器空載負載特性測試可關注華電高科。

---
