現場用高壓開關動特性測試儀進行控制合、分閘操作時，開關不動作怎么辦？現場用儀器進行控制合、分閘操作時，開關不動作武漢華電高科電力測試專家為你解答。

1、現場合、分閘控制接線不正確或控制回路存在問題

處理辦法：找到現場控制柜的控制接線圖，詢問相關保護專業人員，分別找出合、分閘線圈和開關輔助接點，參見本說明書附錄二控制接線圖及說明重新接線。檢查控制回路，保證回路暢通。

2、高壓開關動特性測試儀提示“輸出短路或負載過大，請關機檢查控制接線”

（1）控制接線錯誤，造成儀器輸出短路，致使短路保護功能啟動，儀器“合、分閘控制電源”無輸出。

處理辦法：關機后參見上述第一、1條重新檢查接線。

（2）現場線圈負載過大，儀器無法正常驅動

 處理辦法：

①對于電磁機構的開關，由于開關合閘線圈要求的驅動電流很大（高達100A或幾百安），而儀器操作電源的最大帶載能力為20A。致使負載過大，儀器無法正常驅動。

現場一般都是把合閘控制線接在合閘線圈前級的合閘接觸器線圈上，用儀器控制開關接觸器合上，用接觸器驅動開關合閘線圈，使開關動作。或者采用“外觸發”方式操作開關合閘。

 ②對于液壓和彈簧機構的開關，由于儀器對輸出電流大于6A時就默認為“負載過大”。請看一看或者用萬用表實測一下合閘線圈的電阻阻值，確認合閘線圈電流較大。然后請認真檢查接線，確認合閘輸出沒有短路，則取消儀器的短路保護功能進行試驗。（注：儀器的短路保護功能取消后，“合、分閘控制電源”輸出就不具備保護功能，如果此時控制電源輸出確實是短路狀態，則可能會造成儀器控制電源的損壞！請謹慎操作）

具體方法是：關機→按住▼按鍵不放→開機，直到出現“釋放按鍵”畫面提示→松開▼按鍵，短路保護功能取消。

注意：儀器只要重新關機或復位后，短路保護功能又重新啟動。

    3、檢查高壓開關動特性測試儀操作電源是否有直流輸出

用萬用表對儀器內部提供的操作電源進行電壓校驗檢查（參見本說明書5.1.1條的第⑨項）。如電壓輸出正常，則進行其它檢查;如無電壓輸出，則

（1）操作控制線上的保險管燒毀或控制線損壞。

處理辦法：更換新保險管或重新接好控制線。

（2）儀器內部電源損壞

處理辦法：用現場開關柜操作電源，采用“外觸發”方式進行操作。（參見本說明書6.2.②條操作介紹）同時通知本公司返廠維修或提供備用機。

4、開關機構存在保護閉鎖（如西門子、ABB開關）

處理辦法：①使用儀器提供的內電源操作開關合、分閘試驗，必須解除閉鎖，請現場技術人員或開關廠家人員根據現場控制柜的控制接線圖，協助解除閉鎖。

②用現場操作電源，用“外觸發”方式試驗。

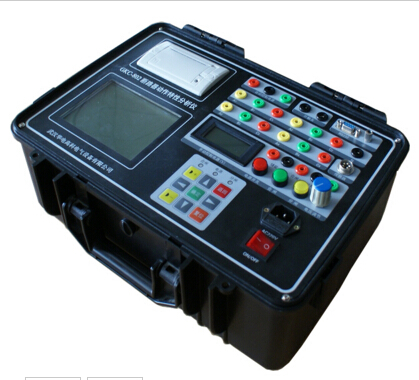

高壓開關動特性測試儀
