接地網接地電阻試驗作業指導書

1范圍

本作業指導書適用于接地網接地電阻測量，規定了接地網交接驗收、預防性試驗和檢

修過程中的接地電阻測量試驗的引用標準、儀器設備要求、試驗人員要求和職責、作業程序、試驗結果判斷方法和試驗注意事項等。制定本指導書的目的是規范接地網接地電阻試驗，保證試驗結果的準確性，為設備運行、監督、檢修提供依據。

2規范性引用文件

下列文件中的條款通過本作業指導書的引用而成為本作業指導書的條款。凡是注日期的引用文件，其隨后所有的修改單或修訂版均不適用于本作業指導書，然而，鼓勵根據本作業指導書達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本作業指導書。

DL475接地裝置工頻特性參數的測量導則

DL/T621交流電氣裝置的接地

3工作程序

3.1人員要求

a) 人數：一般根據被測接地網面積大小來定，整個接地網最大對角線長度超過500m，至少需10人。

b) 資質：負責人必須熟悉地網測試技術；試驗人員中至少有2人為電氣技術工人。

3.2設備清單和要求

接地網接地電阻測量目前常用的方法有兩種：一是變頻法；一是工頻電壓電流法。每種測量方法的設備分可共用部分和不可共用部分，可共用部分單列清單及要求，不可共用部分在每種測量方法的清單及要求中分別說明。

3.2.1可共用的設備清單及要求

a）對講機：2對：

b) 大錘：1把；

c) 常用工具：1套；

d) 絕緣黑膠布：若干卷（視接地引線的卷數而定）。

3.2.2采用變頻法的設備清單及要求

a) 變頻接地電阻測試儀一套，電源須充電的設備應在測試前一天充好電。

b) 接地電極：一端為尖頭，長度不小于1m，直徑不小于20mm的鋼管或圓鋼4根。

C)接地引線：

1)電流極引線。銅芯絕緣外皮，截面不小于1.0mm2,，長度為4~5倍整個被測地網的最大對角線長度減去整個地網中心與地網邊緣之間的距離，如放線有困難或土壤較均勻時，長度至少取2倍整個被測地網的最大對角線長度減去整個地

網中心與地網邊緣之間的距離。

2）電壓極引線，銅芯絕緣外皮，截面不小于1.0 mm2，長度為電流極引線長度的0.618倍減去整個地網中心與地網邊緣之間的距離；組成電流極引線和電壓極引線的各段線應在測試前分別測量過連通狀況。

3.2.3采用工頻電壓電流法的設備清單及要求

一般情況下，電流極接地電阻均可達到100Ω以下，所以下列設備均是在滿足這個條件下提出的。

a) 專用的工頻電壓電流法測試儀：1套，工頻輸出電流應能達到10A及以上。

b) 如沒有專用測試儀，則需要設備：

1) 單相調壓器：容量不小于15kVA，1臺；

2）隔離試驗變：容量10kVA及以上，變比1kV/400V（220V），1臺；

3) 隔離電流互感器：1臺，0.2級；

4）電壓表：0~600V，0.5級，1只；如電流極接地電阻很小，需要1只毫伏表；

5）電流表：0一5A，0.5級，1只；

6) 兩相刀閘：兩只。

c) 接地電極：10根及以上空心（實心）鐵（鋼）管，一端為尖頭，每根長度不小于lm，截面直徑不小于20mm。

d) 接地引線：

1) 電流極引線。銅芯絕緣外皮，截面不小于2.5 mm2，長度為4~5倍整個被測地網的最大對角線長度減去整個地網中心與地網邊緣之間的距離，如放線有困難或土壤較均勻時長度至少取2倍整個被測地網的最大對角線長度減去整個地網中心與地網邊緣之間的距離。

2）電壓極引線：銅芯絕緣外皮，截面不小于1.0 mm2，長度為電流極引線長度的0.618倍減去整個地網中心與地網邊緣之間的距離；組成電流極引線和電壓極引線的各段線應在測試前分別測過連通狀況。

注1：如電流接地極的接地電阻不能低于100Ω時，各設備的參數要依據該電阻值和試驗電流值而定；

注2：現場應能提供220V試驗電源。

3.3作業程序

3.3.1變頻法

3.3.1.1測試方法

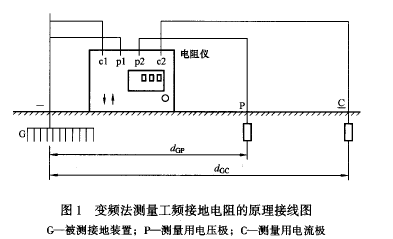

用變頻法測量時，其原理接線圖如圖1所示。電壓線與電流線相距為2m及以上，可避免互感的影響，試驗電流宜為1A及以上。

3.3.1.2試驗步驟

假設被測地網的最大對角線長度為D，整個地網中心與地網邊緣之間的距離為d，單位為km。

a)將電壓極、電流極按照圖1所示的方法布線，其中:

                                      dGC=4D一d

                                  dGP=4D x 0.618一d

    b) 按下測試鍵。

    c) 直接讀出電阻值。

    d) 記錄數據后，關掉電源;改變電壓極位置，使dGP = (4D x 0.618一d) x 1.05(km)。

    e) 重復上述步驟b)、c)，測1次。

    f) 記錄數據后，關掉電源;改變電壓極位置，使dGP=(4D x 0.618一d) x0.95(km)。

    g) 重復上述步驟b)、c)，再測1次。

    h) 記錄數據后，關掉電源。

    i) 試驗結束，清理現場。

3.3.1.3注意事項

    測試時，引線沿線應有專人照看，以免測試線丟失，造成測量終止。

3.3.2工頻電壓電流法

3.3.2.1測試方法

    采用三極法，其試驗原理接線圖如圖2所示，按照圖2布置好接線方式，電壓極引線和電流極引線之間距離不小于2m，假設被測地網的最大對角線長度為D，整個地網中心與地網邊緣之間的距離為d，那么，dGC取(4D一d ) ， dGP取(4D x 0.618一d);利用調壓器和隔離升壓變組成的工頻電源從被測地網測點加人一不小于10 A的電流，記錄此時的電壓和電流數，由此便可得到接地電阻值。

3.3.2.2試驗步驟

設被測地網的最大對角線長度為D，整個地網中心與地網邊緣之間的距離為d，單位為km。

a)將電壓極、電流極按照圖2所示的方法布線，其中：

dGC＝4D-d

dGP＝4Dx0.618一d
